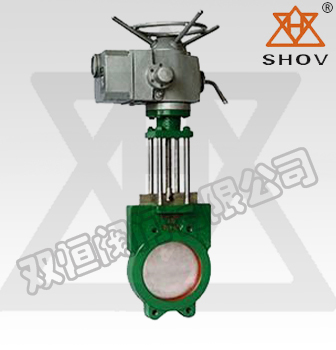

主要特點
1、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物;
2、具備關斷或關斷+節流的雙重使用功能;
3、超短結構長度，節省材料，減輕管路系統整體重量;
4、占用有效空間小，能有效支持管道的強度，減少管道振動;
5、三角形的支架節省原材料，保證需要的力學性能;
6、閥體上的導向塊使閘板正確運動。擠壓快保證閘板有效密封;
7、適合在不同排布管道上任意角度安裝。
主要性能規范
|
型號 |
公稱壓力 |
試驗壓力 |
適用溫度 |
適用介質 |
|
閥體強度試壓 |
密封面試壓 |
|
Z73X-6 |
0.6 |
0.9 |
0.66 |
≤120℃ |
煤漿、糖漿、紙漿、泥漿、污水、礦渣 |
|
Z73X-10 |
1.0 |
1.5 |
1.1 |
主要連接及外形尺寸
|
型號 |
公稱通經DN |
尺寸 |
|
L |
D1 |
D2 |
Z-Φd |
D0 |
H |
H1 |
|
Z73X |
50 |
40 |
125 |
100 |
4-Φ18 |
240 |
296 |
347 |
|
65 |
40 |
145 |
120 |
4-Φ18 |
240 |
301 |
367 |
|
80 |
50 |
160 |
135 |
4-Φ18 |
240 |
326 |
410 |
|
100 |
50 |
180 |
155 |
8-Φ18 |
280 |
374 |
476 |
|
125 |
50 |
210 |
185 |
8-Φ18 |
280 |
414 |
541 |
|
150 |
60 |
240 |
210 |
8-Φ23 |
360 |
488 |
650 |
|
200 |
60 |
195 |
265 |
8-Φ23 |
360 |
553 |
754 |
|
250 |
70 |
350 |
320 |
12-Φ23 |
400 |
695 |
945 |
|
300 |
80 |
400 |
368 |
12-Φ23 |
400 |
796 |
1097 |
|
350 |
92 |
460 |
428 |
16-Φ23 |
400 |
895 |
1245 |
|
400 |
120 |
515 |
482 |
16-Φ25 |
400 |
1285 |
1455 |
|
450 |
120 |
565 |
532 |
20-Φ25 |
400 |
1380 |
1650 |
|
500 |
132 |
620 |
585 |
20-Φ25 |
400 |
1420 |
1796 |
|
600 |
132 |
725 |
685 |
20-Φ30 |
400 |
1540 |
2010 |
