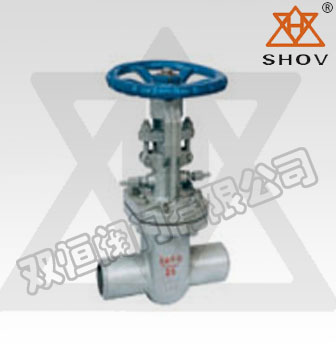

DS系列水封閘閥結構特點及用途
1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2、DS/Z型系列采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命等。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6、DS系列水封閥門適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸氣、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其用于電廠汽機真空冷凝系統。
主要性能規范試驗壓力
| 試驗壓力 |
公稱壓力PN（MPa） |
| 1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| 殼體強度試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| 密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| 上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| 氣密封試驗 |
0.5-0.7 |
使用范圍
| 產品類型 |
適用溫度 |
適用介質℃ |
| 碳鋼型C型 |
≤425℃ |
水、蒸汽、油品、非腐蝕性氣體 |
| 合金鋼I型 |
≤540℃ |
水、蒸汽、油品、非腐蝕性氣體 |
